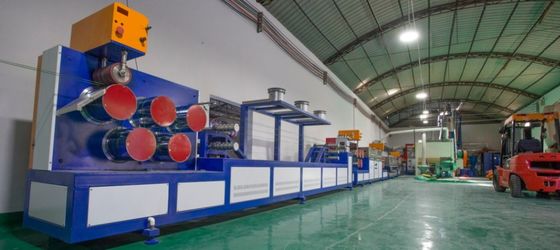

150-200 KG/H Máquina de Fabricação de Faixas de PET 0,4 mm-1,5 mm

Estilo N°.:Equipamento de medição de pressão

Material adequado: 100% de flocos de garrafas de PET (tamanho do material cerca de 10-16 mm)

Cintos de segurança: 3 unidades.

Dimensão da correia: Largura/espessura ((mm)9-32/0.4-1.5

Incluindo moldes de 6pcs, saída de correia de 2pcs:

Capacidade de produção: 9600-12000 kg/24h

Consumo de energia: 170-180 kW/H

- Não, não.

Conteúdo

Parâmetro detalhado

Imagens de referência

1

Parte de aquecimento pré-produção

Um conjunto de máquinas de aquecimento/secagem de matérias-primas de estilo Lying (1.5 toneladas, Dongguan)

Um conjunto de máquinas automáticas de alimentação de matérias-primas (2.5M)

2

Parte de armazenagem de matérias-primas de pré-produção

Um conjunto de máquinas de armazenamento de matérias-primas de 2 toneladas.

3

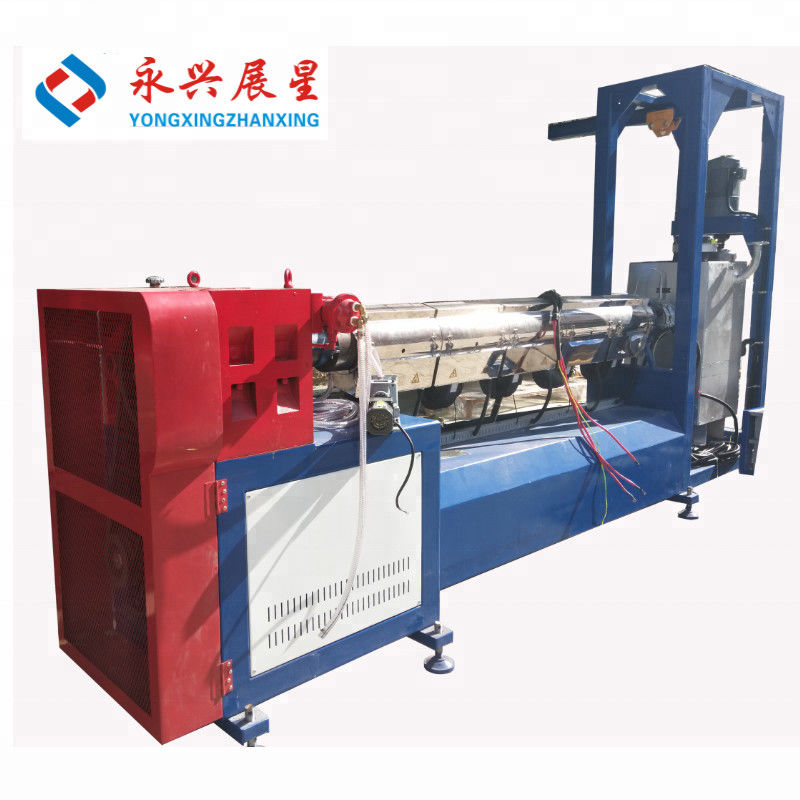

Um conjunto de extrusoras

Dispositivo de aquecimento sólido de 8 zonas,

1Material de parafuso (CrMoAL):38

Diâmetro interno do cano (mm):100

2Redutor: YXZX-225

3Motor/Inversor(kW)33/37 (DG Global &SZ YWT)

4- Alimentação automática precisa (100CC) para manter a saída estável.

5.Mudanças especiais de redes de fibras químicas

6- recipiente de secagem de material: 100 kg

4

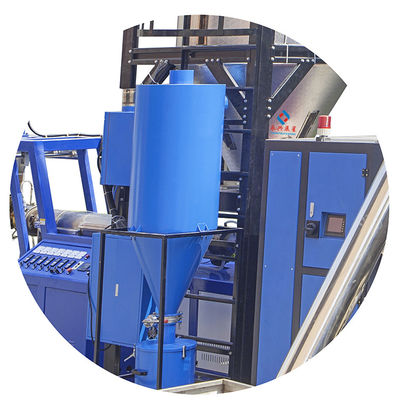

Secador desumidificador um conjunto

1.Um conjunto de máquinas de cristalização de PET (capacidade 1000 kg/conjunto)

2.Alimentação automática:Alimentação por rotação do saca-rolhas (2 conjuntos, 4 kW/conjunto)

3.Secador pré-seco e desumidificador um conjunto (modelo: GSG-1000, capacidade 1000 kg, potência bruta 75 kW/h)

5

Tanque de refrigeração de aço inoxidável um conjunto

Tamanho(mm):3000 × 350 × 600

Tamanho:SUS304; espessura:2.0T

Leve de água ajustável

6

A primeira

Descolagem de um conjunto

5 rolos ((mm):215×220

Materiais:Abrasão dura de aço inoxidável

Modo de movimentação: cadeias duplas de correia (motor de redução de velocidade da engrenagem)

Inversor (KW):3.7

Velocidade ((m/min):0 a 20

Relação de velocidade:1:60

7

Um conjunto de fornos de extensão

Tamanho do forno ((mm):4000×400×530

Materiais:SUS202, espessura:1.5T

Método de aquecimento:Circulação de vento (conservação de energia) Fan (kw):0.75

8

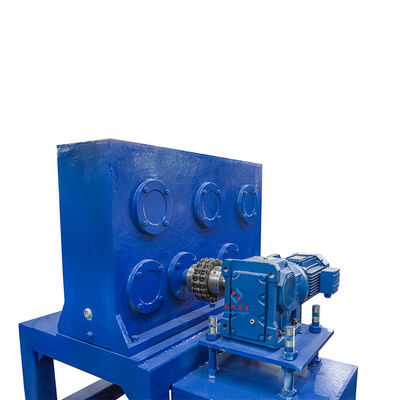

O1^SInstalação de extensão num conjunto

5 rolos ((mm):215×220

Materiais:Abrasão dura de aço inoxidável

Modo de deslocamento: duplas cadeias (motor de redução de velocidade 1:15)

Inversor (KW):7.5

Velocidade ((m/min):0-200

9

O 2ⁿInstalação de extensão num conjunto

5 rolos ((mm):215×220

Materiais:Abrasão dura de aço inoxidável

Modo de deslocamento:6 cadeias duplas de correia (Motor DG global; motor de redução de velocidade1:15)

Inversor (KW):11

Velocidade ((m/min):0-200

10

Uma série de unidades de relevo

Dimensão do rolo em relevo ((mm):2-155.5×100

(Motor de redução de velocidade de engrenagem1:10)

Inversor ((KW):2.2

Modo de embelezamento:Engrenagem giratória

Limite de velocidade ((m/min):0-200

Material de roda em relevo:SKD-11

11

FormalizaçãoForno 1 conjunto

Tamanho do forno ((mm):2600×400×530

Materiais:SUS202

Fan ((kw):2.2

12

O 2ⁿDescolagem Um conjunto

5 rolos ((mm):215×220

Materiais:Abrasão dura de aço inoxidável

(Motor de redução de velocidade de engrenagem1:10)

Inversor (KW):3.7

Velocidade ((m/min):0-200

13

Um conjunto de bobinas

Motor de binário ((com inversor de velocidade:100N.m. (grau 4) Motor de binário ((conjunto):4

Quantidade de rolos(pc):4

Dispositivo de contador inteligente (set):2

Diâmetro interno do núcleo de papel(MM)406

14

Observações adicionais

(1)Voltagem:3 fases 380 V/ 50 Hz;

(2)FS posicionamento de exportação;

(3)O motor de redução de velocidade é de Taiwan Chengbang

(4)O inversor é da SZ Yingweiteng.

(5)Controlador de temperatura Omron; utilização de interruptor, contator e relé elétricoMarca SO Schneider.

(6)Parafuso, barril, tanque de engrenagem usam produtos de boa qualidade de Zhejiang

(7)Motor de poupança de energia

(8)Todos os rolamentos são tratados termicamente e encontram usinagem.

(9)Corpo principal (MM):100*100*4,0T (de espessura suficiente, padrão internacional)

15

Outros

Fornecer olinha de produção- Não.Manual de funcionamento: ficheiro de desenhos, fotografias, instruções de procedimento de produção;Diagramas de fiação, etc.

Fornecer lista de material do equipamento na entrega.
